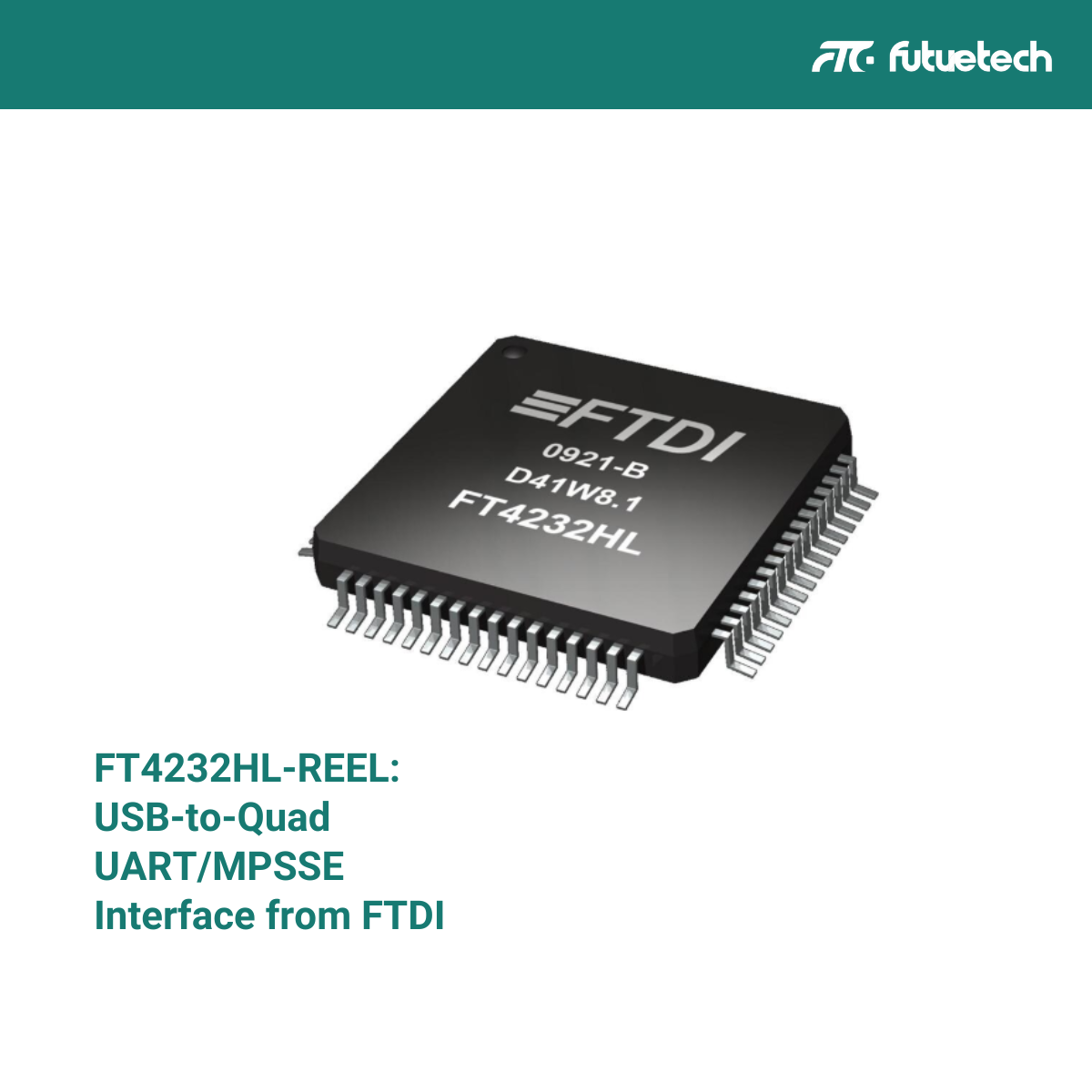

Te Ft4232hl-reel e Ftdi He tino whakakotahi USB-ki-Serial Bridge Bridge i hangaia mo te tono Tono Whakawhitiwhiti Raraunga.Whakaaturanga E wha nga Utart Urtart, he tohu MPSSE ranei, Ka tautoko te taputapu USB 2.0 Hi-Tere Te whakawhitiwhiti korero me te pai mo nga tono kei roto Te whakahaere ahumahi, taonga, nga punaha whakauru, me USB-To-JTAG / SPI / I²C Bridging.
Ko tenei tuhinga e whakaatu ana i tetahi tirohanga taipitopito mo te FT4232Hl-reel, hipoki Whakatakotoranga, Nga waahanga, whakamahi i nga keehi, me nga tūtohutanga tohatoha.Ko te tikanga hei arahi i nga miihini me nga umanga a te whare mahi ki te aro turuki i tenei waahanga mo o raatau punaha punaha.
Tirohanga whānui
I hangaia e nga taputapu hangarau a meake nei (FTDI), ko te FT4232Hl-reel he atanga-nui o te USB 2.0 te tere tere i te IC i hangaia i te kete 64-Pin LQF.Ko te taputapu e wha nga waahanga rangatū ka taea te whakarite, e rua hei mahi hei miihini MPSE mo nga kawa penei i te jtag, i²c, i te Spi ranei.
He pai te ic mo te tino nui, he tono atanga USB maha-Channel me nga roopu-a-ringa, koreutu, me te waatea, me te waatea i te riipene-a-reel mo nga raina huihuinga aunoa.
Nga waahanga matua
Momo atanga:
USB 2.0 Hi-Tere ki te 4-Channel Uart / Atanga Atanga
Te huringa whakahaere:
Core: 1.8v
I / O: 1.8v ki te 3.3v (5V todorant)
Te utu whakawhiti raraunga:
Tae atu ki te 12 Mbps mo ia awa UART
Nga reanga raraunga USB tae noa ki te 480 Mbps
Whirihoranga Channel:
4 nga awa Uart motuhake
Channel A me te bighita ano he MPSSE (mo JTAG, Spi, I²c)
Ko te whakarite mo te RS232, RS422, RS485 ranei o te mahi RS485 (nga waahanga o waho e hiahiatia ana)
Atanga EProm:
Ka tautokohia e te rokiroki whirihoranga Papaa ma te EEPROM
Nga waahanga kua hangaia:
Whakahoahoa + 1.8V LDO Regulator
I runga i-maramara Upb Whakamutunga
Whakaurua nga Kaikorero Whakauru
Te kitenga o te pākahiko
USB Whakarite:
USB 2.0 te whakatutukitanga (tere-tere me te tautoko tere-tere)
USB Takahia / Whakahoutia te kitenga kitenga me te whakahaere mana
Nga hononga-pahi, nga whirihoranga-whaiaro ranei
Pakihi me te piki:
Pakihi: 64-Pin LQFP
Nga Rahi: Te Mate.10 mm × 10 mm × 1.4 mm
Rangi pāmahana whakahaere: -40 ° C ki + 85 ° C (reanga ahumahi)
Te tohu tohu:
Rohs-tutuki
Me toro atu
FTDI-i whakaatuhia nga taraiwa a te whutupaoro mo te Matapihi, Macos, me te Linux
Tono
Ka taea e te FT42322hl-reel te honohono maha-a-a-a-a-a-a-a-a-a-a-waa i roto i nga punaha whakauru me nga mahi a-iwi:
Mana whakahaere:
He pai ki te hono i nga taputapu rangatū maha ki te PLC me te aukati i nga waahanga whakahaere.
Nga punaha whakauru:
Whakamahia ai i roto i nga Poari Whakawhanake me te whakauru i nga kaiwhakahaere mo te tuku me te whakawhitiwhiti korero.
GatewaySanganga Whakawhiti:
Ka tautokohia e nga kaiwhaiwhai USB-ki-rangatū mo nga pouara, ngawhanga, me nga mita atamai.
Kaiwhakaputa me nga kaituku:
Ko Channels A me B me te tuku MSPSE ka whakaaetia e te JTAG, SIP, me te I²C mo nga kaupapa whakahoahoa me nga tohu.
USB Whakapaipai o te USB:
Ka whakarato i nga kaiwhakawhanake me nga waahanga UART maha mo te hoko raraunga tere me te mana whakahaere.
Nga waahanga me nga waahanga rite
Ko te FT4232HL-reel-reel e pa ana ki nga waahanga Futuretech, DigI-matua, Mouser, me etahi atu Kaitoha Kaimanaaki.Kei te waatea i te paanui-a-reel, he mea pai mo nga kaupapa prototype e rua me te hanga-rahi.
Tauira whakakapi:
FT2232HL: Ko te putanga takirua o FT4232HL, ka whai hua i te wa e hiahiatia ana e rua nga hononga
CP2108 (Silicon Labs): 4-Channel USB-UART Bridge me nga hoahoanga taraiwa rereke
TUSB2046B (Nga taputapu Toxas): USB Hub Conforper;whakamahia i roto i te taha o nga piriti rangatū mo nga hoahoa maha
Ko nga waahanga Futuretech e tuku ana i nga waahanga taapiri me te pono me te tautoko hangarau me te maatauranga hangarau kia tutuki ai to whanaketanga me te waa hangahanga.
Wāhanga whakamutunga
Ko te FT4232HL-reel he otinga kaha, kaha mo te rangatahi-ki-rangatū, ina koa i nga taiao e hiahia ana ki nga huarahi whakawhitiwhiti maha.Ko tana USB 2.0 Hi-Tere Tere, Ma te MPSE Engine, me te whakarite i nga taumata o te aorangi hei tohu mo nga kaihoahoa me nga miihini punaha.
Ko nga waahanga Futuretech e whakarite ana i te toha riterite me te kounga whakawhirinaki mo te FT4232Hl-reel me ona rite.Ma te tuku tere, te kaupapa ngaio, me te arahi hangarau, ka awhina matou i o whakaaro mai i te protorotype ki te whakaputa.
📩 Kei te rapu mo te FT4232HL-reel-torangatanga ranei i nga waahanga atanga USB?Whakapa atu ki nga waahanga Futuretech mo nga pepa raraunga, nga whiringa taapiri, me nga rongoā whakaputa i whakaritea ki to tono.
-
FQ
He aha te FT4232Hl-reel?
Ko te USB-ki-te-tau rangatū / rangatū / MPSse ic by FTDI i whakamahia mo te USB e hono ana ki te whakauru me te hoahoa ahumahi.Ka tautokohia e UART, JTAG, SPI, me nga kawa I²c.
He aha te rereketanga i waenga i te FT4232HL me te FT4232Hl-reel?
Ft4232HL e tohu ana ki te Bat IC;"-Welel" e tohu ana i te tohaina i roto i te taapiri rīpene-me-reel, e tika ana mo te hanga SMT aunoa.
Ka taea e au te whakamahi i nga waahanga 4 katoa hei UART?
Ae.Ka taea e nga awa e wha te mahi kia rite ki nga urupa.Hei taapiri, ka taea te whirihora a Channels A me B hei MPSSE mo Spi, I²c, ko JTAG ranei.
He aha nga taraiwa e waatea ana mo te FT4232HL?
Ka whakaratohia e te FTDI nga taraiwa kua tohua mo te Matapihi, Linux, me te Macos.Ka taea hoki e te maramara te whakahaere i te aratau D2XX mo te uru tika, te VCP ranei (Port COM Virtual ranei).
He aha te mea pai ki te FT4232HL?
Ko nga whiringa taapiri ko te FT2232HL (rua-te rua), CP2108 (Labs Silicon), te whakatinana ranei i nga maramara FT232RL maha mo te URERS kotahi-chanter motuhake.
